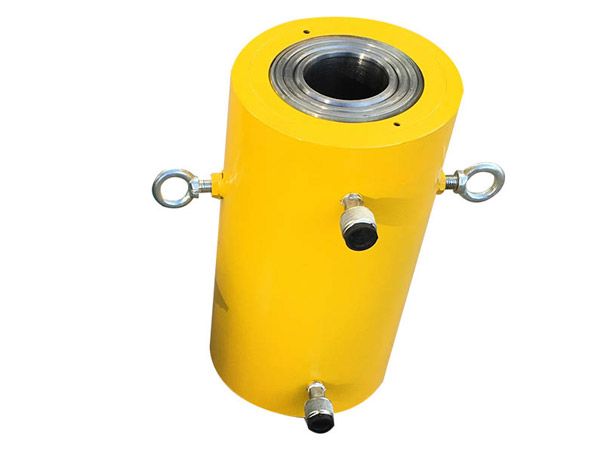

一、 RRH系列雙作用空心千斤頂:本頂不但具有普通千斤頂的一切功能,而且具有拉伸功能,并供鋼纜、電纜、軸類通過使用。
二、RRH雙作用空心千斤頂(雙動式空心千斤頂) 表中參數可能因為改良而變更,恕不另行通知。
如要求空心頂行程較短,請選用 RCH 單作用空心千斤頂
型號 | 承載能力T | 本體高度 A mm |
行程 B-Amm |
伸展高度B mm | 外徑mm | 中心孔徑mm | 重量KG |
RRH-307 | 30 | 330 | 178 | 508 | 127 | 33.3 | 22 |
RRH-3010 | 432 | 257 | 689 | 127 | 33.3 | 27 | |
RRH-603 | 60 | 248 | 89 | 337 | 159 | 53.8 | 28 |
RRH-606 | 324 | 165 | 489 | 159 | 53.8 | 35 | |
RRH-6010 | 438 | 257 | 695 | 159 | 53.8 | 46 | |
RRH-1001 | 100 | 192 | 38 | 203 | 219 | 79.2 | 39 |
RRH-1003 | 254 | 76 | 330 | 219 | 79.2 | 61 | |
RRH-1006 | 342 | 152 | 495 | 219 | 79.2 | 79 | |
RRH-10010 | 460 | 257 | 718 | 219 | 79.2 | 107 | |
RRH-1508 | 150 | 380 | 200 | 580 | 245 | 79.5 | 111 |
我公司可制造非標準千斤頂及各種規格油缸。歡迎來電咨詢15261003055
三、雙作用空心千斤頂(穿心千斤頂)使用方法
1、 使用前要檢查各部是否正常。
2、 使用時應嚴格遵守主要參數中的規定,切忌超高超載,否則當起重高度或起重噸位超過規定時,油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時,需先向泵中加入應為經充分過濾后的N33#液壓油才能工作。

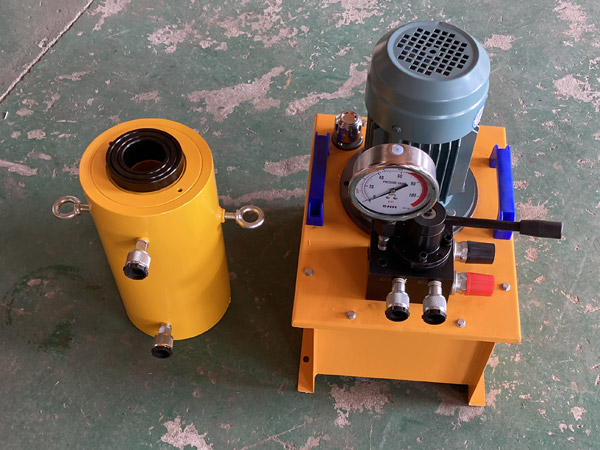

4、電動泵請參照電動泵使用說明書。
5、重物重心要選擇適中,合理選擇千斤頂的著力點,底面要墊平,同時要考慮到地面軟硬條件,是否要襯墊堅韌的木材,放置是否平穩,以免負重下陷或傾斜。
6、千斤頂將重物頂升后,應及時用支撐物將重物支撐牢固,禁止將千斤頂作為支撐物使用。如需長時間支撐重物請選用 CLL自鎖式千斤頂
7、如需幾只千斤頂同時起重時,除應正確安放千斤頂外,應使用多頂分流閥,且每臺千斤頂的負荷應均衡,注意保持起升速度同步。還要考慮因重量不勻地面可能下陷的情況,防止被舉重物產生傾斜而發生危險。

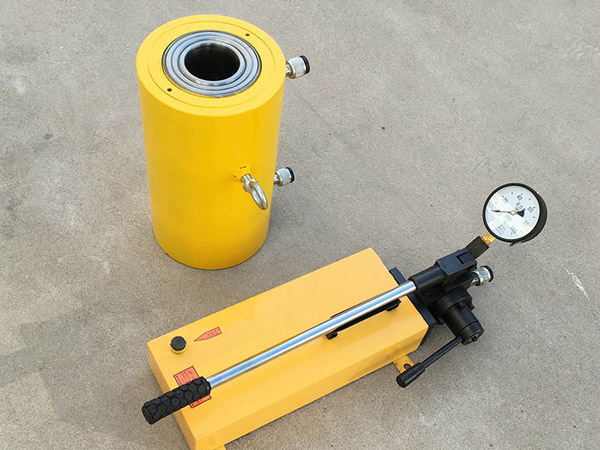

8、使用時先將手動泵的快速接頭與頂對接,然后選好位置,將油泵上的放油螺釘旋緊,即可工作。欲使活塞桿下降,將手動油泵手輪按逆時針方向微微旋松,油缸卸荷,活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、本千斤頂系彈簧復位結構,起重完后,即可快速取出,但不可用連接的軟管來拉動千斤頂。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿,腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養
四、雙作用空心千斤頂(穿心千斤頂)注意事項
1、使用時如出現空打現象,可先放松泵體上的放油螺釘,將泵體垂直起來頭向下空打幾下,然后旋緊放油螺釘,即可繼續使用。
2、使用時,不得加偏載或超載,以免千斤頂破壞發生危險。 在有載荷時,切忌將快速接頭卸下,以免發生事故及損壞機件。
3、本機是用油為介質,要做好油及本機具的保養工作,以免淤塞或漏油,影響使用效果。
4、新的或久置的油壓千斤頂,因油缸內存有較多空氣,開始使用時,活塞桿可能出現微小的突跳現象,可將油壓千斤頂空載往復運動2-3次,以排除腔內的空氣。長期閑置的千斤頂,由于密封件長期不工作而造成密封件的硬化,從而影響油壓千斤頂的使用壽命,所以油壓千斤頂在不用時,每月要將油壓千斤頂空載往復運動2-3次。
5、高壓油管出廠時經過105Mpa(1050Kgf/cm2)試驗。但由于膠管容易老化,故用戶需經常檢查,一般為六個月,頻繁用者為三個月。檢查時用87.5Mpa(875Kgf/cm2)試壓,如有爆破、凸起,滲漏等現象則不能使用。
6、操作時應嚴格遵守技術規范,用戶要根據使用情況定期檢查和保養。
